氣力輸送系統各組成設備簡介

一、系統工作原理

正壓密相氣力輸送系統利用羅茨鼓風機產生的正壓氣流作為輸送動力，將旋轉給料機連續供應的物料從下料斗輸送到后續料倉。倉頂設有除塵裝置，將輸送到倉內的物料與氣體分開。

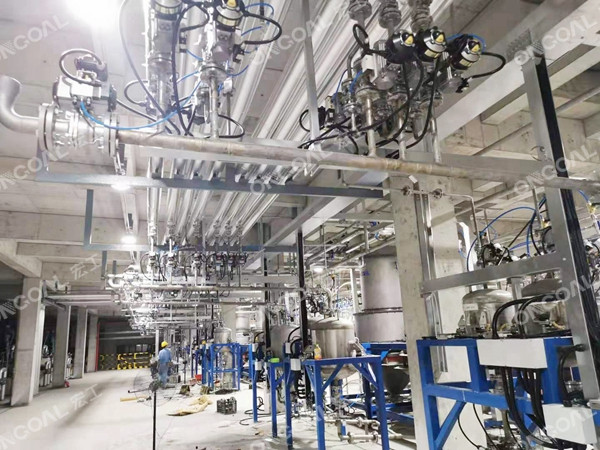

整個氣力輸送系統由羅茨風機、手動閘閥、旋轉給料裝置、文字管配設裝置、輸送管道、管道分流閥、儲料倉、倉頂除塵裝置、電氣控制系統及相關輔助設置組成。

氣力輸送系統工作時，啟動羅茨風機，產生高壓柱狀氣流。高壓柱狀氣流通過文丘里射流泵，在泵內產生負壓，使旋轉給料機供應的物料及時被吸入文丘里射流的射流口。物料通過氣力輸送管道輸送到料倉。然后安裝在儲料倉頂部的除塵器將物料與輸送氣流分開，將剩余氣流及時排出房間，避免現場粉塵過多。

二、氣力輸送設備維護

1、羅茨風機:羅茨風機使用一段時間后，應及時向軸承中加入相應的潤滑油，使用一段時間后應及時更換齒輪油。

2、管道分流閥:工作時，利用氣缸所產生的動力，開關管道內球閥的方向，完成相應的管道換向功能。當換向時，必須停止相應的輸送過程，以免在氣力輸送過程中突然改變方向，使換向閥受到更大的沖擊，容易卡死，使氣缸受到更大的損壞。氣缸不工作時，檢查相應的氣路是否暢通，氣壓是否符合相應的工作要求。

3、旋轉給料機:工作時，由電機產生的動力帶動內部供料葉片旋轉，不斷將上部物料輸送到下部。葉片與殼體間隙≤0.1mm;密封性能優良，采用耐磨材料制成。耐磨板磨損時間長，影響工作時，應將原耐磨板取下，更換新耐磨板，以便在工作時保持氣動密封。

4、輸送管線連接牢固，整個氣力輸送管道安裝完成后，應進行相應的壓力測試，確認連接處無漏氣、漏氣現象。

5、手動滑板閥應保持動作靈活，定期拆卸上蓋板，在相應的螺桿上加潤滑油，清除螺桿上的沉積物，使其旋轉平穩。

6、倉頂除塵器:長期工作后，及時更換除塵袋，防止除塵袋縫隙堵塞，影響工作效果。
