氣力輸送系統種類及優缺點

什么是氣力輸送？

氣力輸送又被稱為氣流輸送，是利用空氣的能量來進行粉粒狀物料連續輸送的輸運技術。在電力、化工、食品處理、鋼鐵、冶金、機械制造、醫藥等行業具有廣泛的應用。

氣力輸送方式

按照每單位體積的氣體載體中所攜帶的粉體的質量多少可分為：稀相氣力輸送和濃相氣力輸送，而濃相氣力輸送又分為濃相動壓氣力輸送和濃相靜壓栓流氣力輸送。

按輸送方式可分為：吸式、壓送式和混合式。

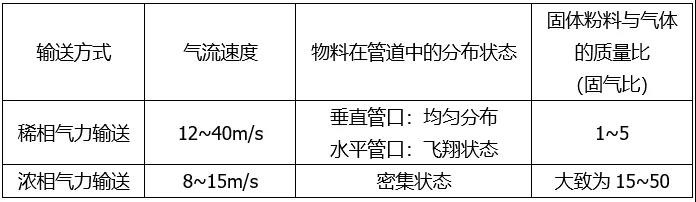

稀相氣力輸送與濃相氣力輸送的對比

氣力輸送系統種類及優缺點

氣力輸送粉狀物料的系統形式大致分為吸送式、壓送式或者混合式三種。

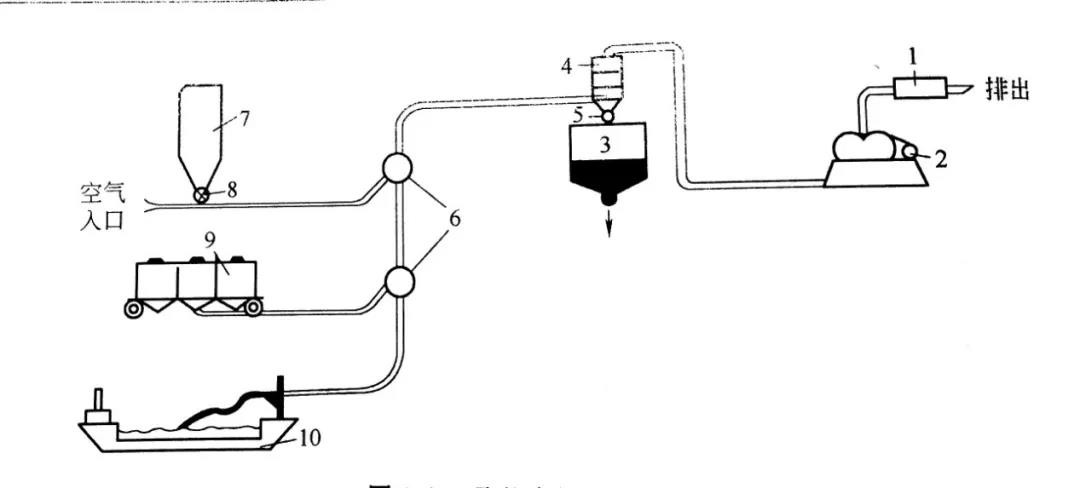

吸送式氣力輸送系統

吸送式氣力輸送系統

1-消聲器；2-引風機；3-料倉；4-除塵器；5-卸料閘閥；6-轉向閥；7-加料倉；8-加料閥；9-鐵路漏斗車；10-船艙

特點：

系統較簡單，無粉塵飛揚，可同時多點取料，工作壓力較低（小于0.1MPa）,但輸送距離較短，氣固分離器密封要求嚴格。

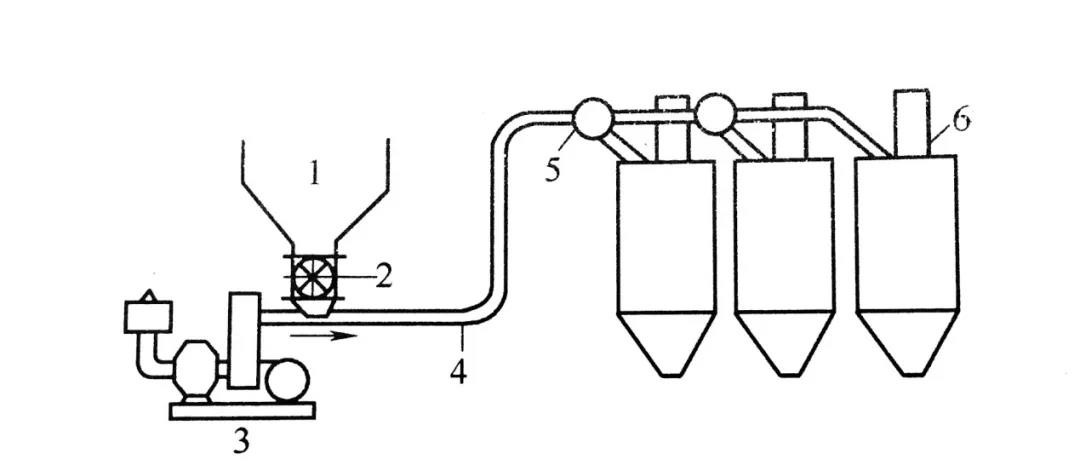

壓送式氣力輸送系統

壓送式氣力輸送系統

1-料倉；2-供料器；3鼓風機；4-輸送管；5-轉向閥；6-除塵器

特點：

工作壓力大（0.1~0.7MPa），輸送距離長，對分離器的密填充要求稍低，但易混入油水等雜物，系統較復雜。

壓送式分為低壓輸送和高壓輸送兩種，前者工作壓力一般小于0.1Mpa,供料設備有空氣輸送斜槽、氣力提升泵及低壓噴射泵等；后者工作壓力為0.1~0.7Mpa,供料設備有倉式泵、螺旋泵及噴射泵等。

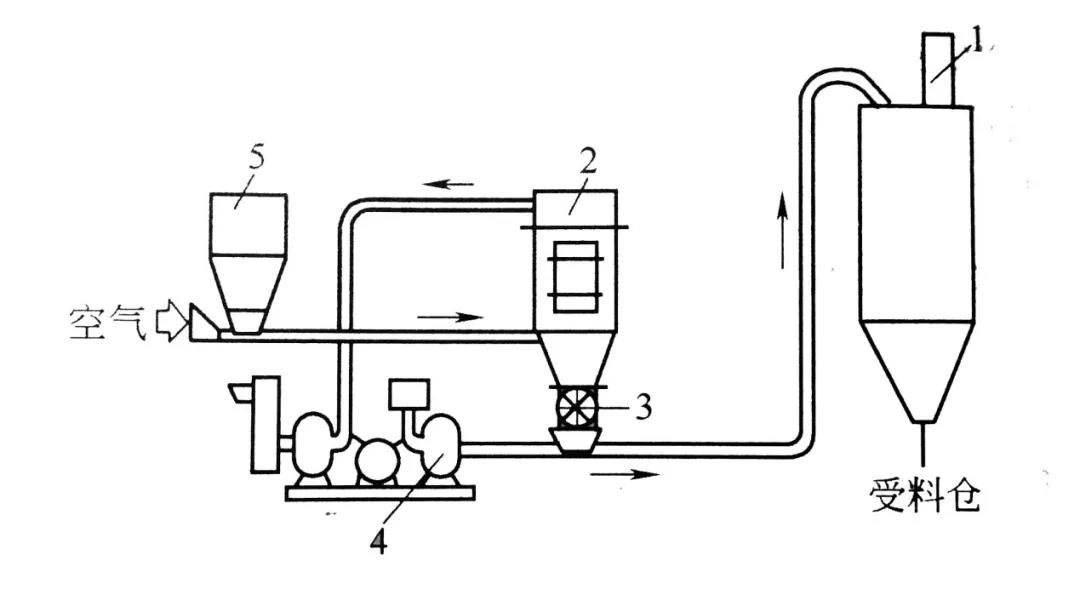

吸送、壓送相結合的氣力輸送系統

吸送、壓送相結合的氣力輸送系統

1-除塵器；2-氣固分離器；3-加料機；4-鼓風機；5-加料斗

氣力輸送的優缺點對比

優點：

• 直接輸送散裝物料，不需要包裝，作業效率高。

• 設備簡單，占地面積小，維修費用低。

• 可實現自動化遙控，管理費用低。

• 輸送管路布置靈活，使工廠設備配置合理化。

• 輸送過程中能物料不易受潮、污損和混入雜物，同時也可減少揚塵，改善環境衛生。

• 輸送過程中能同時進行對物料的混合、分級、干燥、加熱、冷卻和分離的過程。

• 可方便地實現集中、分散、大高度（可達90m）、長距離（可達2000m）、以及適應各種地形的粉體輸送。

缺點：

• 動力消耗大，短距離輸送時尤其顯著。

• 需配備壓縮空氣系統。

• 不適宜輸送粘著性強和粒度大于30mm的物料。
