氣力輸送設計概述

氣力輸送屬流體輸送，它是以空氣或其他惰性氣作為工作介質，通過氣體的流動將粉粒狀物料輸送到指定地點，或者可以把氣力輸送定義為借助正壓或負壓氣流通過管道輸送物料的技術。

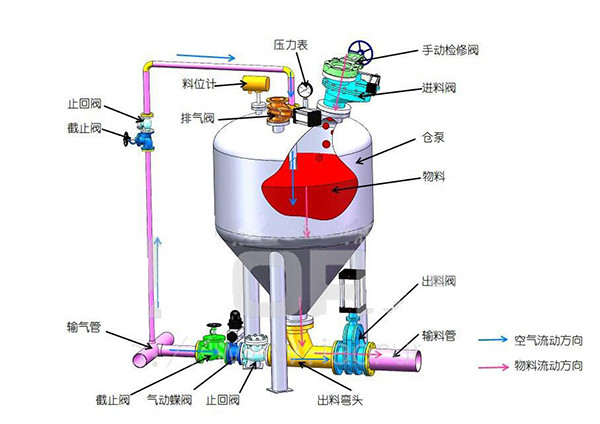

氣力輸送系統組成部分

(1)供料裝置；(2)輸送管道；(3)分離機；(4)氣體動力源。

氣力輸送系統的分類

氣力輸送系統可分為吸送和壓送兩大類。根據氣力輸送系統的特征，所需風量和壓力等的不同，又可分為多種不同的型式，但用于輸送散裝粉粒狀物料的氣力輸送系統主要是以下三種類型。

氣力輸送系統設計流程

1、分析設計原始條件。

包括氣力輸送系統所涉及的物料特性、輸送條件參數等。易燃易爆物料需更加嚴格仔細。

2、確定氣力輸送系統形式。

根據原始條件參數，如物料特性等，確定輸送形式是正壓輸送還是負壓輸送，或者是混合輸送。

3、確定輸送管路布置。

確定輸送管路布置的同時，需要確定主要各部件的結構形式，并繪制系統布置示意圖。

4、確定輸送量

根據企業年輸送量、年操作日、工作規律以及各類工藝配置情況，計算并確定氣力輸送系統的輸送能力設計。

5、確定料氣混合比。

6、確定物料輸送氣流速度。

7、計算氣力輸送系統所需輸送空氣量。

8、計算輸送管路直徑。

9、確定氣力輸送系統的主要部件結構、有關尺寸。

包括：①輸送管路的水平長度、垂直高度、傾角、彎頭數量，以及管路結構、材質和支架等；②分叉管和切換閥的種類、構造、材質以及數量；③分離器和除塵器的形式、尺寸、材質、管口方位等。

10、計算氣力輸送系統的壓力損失。

11、根據氣力輸送系統所需的輸送空氣量、總壓損以及有關設計條件等情況選型氣力輸送風機的種類和容量。

12、選擇電機的種類和容量。

13、確定所需電機設備及所需附屬設備。

14、確定啟停等運轉順序、聯鎖機安全裝置，確定控制操作盤的種類和容量。

15、確定吸排氣口的位置，是否加消音裝置，確定除塵方式。

16、編制安裝、調試運轉操作規程。

17、編制所需易損件備品備件的種類和數量。
