氣力輸送系統設計要點及安裝注意事項

氣力輸送系統設計要點

氣力輸送是指利用負壓或正壓氣流通過管道輸送粉末的技術。與斗式提升機、皮帶等其他機械輸送方式相比，氣力輸送系統設備簡單，布置靈活，具有占地面積小、操作維修方便等優點。氣力輸送系統設計中應確定的因素:

1. 需要詳細提供原始條件，包括氣力輸送系統涉及的物料特性、輸送條件參數等。易燃易爆物品要更加嚴格和小心。

2. 確定氣力輸送系統的形式是非常重要的。根據物料特性等原始條件參數，確定輸送形式是正壓輸送或負壓輸送，還是混合輸送。

3.確定材料與氣體的混合比例。4. 確定物料輸送的氣流速度。

5. 確定輸送管道的布置，計算輸送管道的直徑。在確定輸送管道布置時，需要確定主要部件的結構形式，并繪制系統布置圖。

6. 確定輸送能力。根據企業年度輸送能力、單位時間物料需求、年度運行天數、工作規則和各種工藝配置，計算確定氣力輸送系統的輸送能力設計。

7. 計算氣力輸送系統所需的耗氣量。

8. 確定氣力輸送系統主要部件的結構及相關尺寸:主要包括輸送管道的水平長度、垂直高度、傾斜角、彎頭數量、管道結構、物料及支撐;分岔管和開關閥的類型、結構、材料和數量;分離器和除塵器的形式、尺寸、材質和噴嘴方向。

9. 計算氣力輸送系統的壓力損失。

10. 根據氣力輸送系統所需風量、總壓損失及相關設計條件，選擇氣力輸送風機的類型和容量。

11. 選擇電機的類型和容量。

12. 確定所需的電機設備和輔助設備。

13. 確定啟動和停止、聯鎖機安全裝置、控制操作面板的類型和容量等操作順序。14. 確定進排氣口位置，是否增加消聲裝置，確定除塵方式。

15. 準備安裝和調試的操作程序。

16. 為易損件準備備件的種類和數量。

氣力輸送系統安裝注意事項

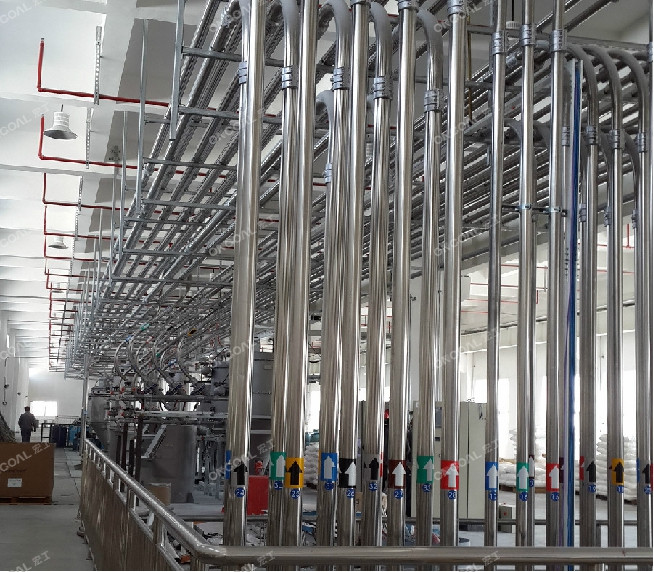

氣力輸送是目前最先進的輸送方式，隨著氣力輸送物料密封泵的出現，解決了粉料輸送問題，實現了環保輸送。由于管道的密封傳輸，對管道的要求非常高，具體如下:

1. 一般情況下，輸氣管道的轉彎半徑為1.5m，最小標準為1.0m。一般情況下，輸送管道彎頭應選用耐磨材料。輸送管道應設有固定支座和滑動支座。

2.輸送管道各管段之間的接口及管道與閥門之間的連接應保持光滑、不平整。

3.當輸氣管道從支管連接到主管時，一般采用水平連接或自頂向下連接，不應采用自底向上連接，不應采用垂直向下水平傳輸的布置形式。

4. 布置相同直徑的輸送管道時，水平管道長度不得超過300米。當水平管線長度超過200m時，可采取改變輸送方向的方式。

5. 輸氣管道可在水平面內任意轉動，垂直升降，并可在輸氣管道末端垂直向下布置。由于地形原因，管道必須傾斜布置時，其傾斜度不得大于5°。
